설치방법

│

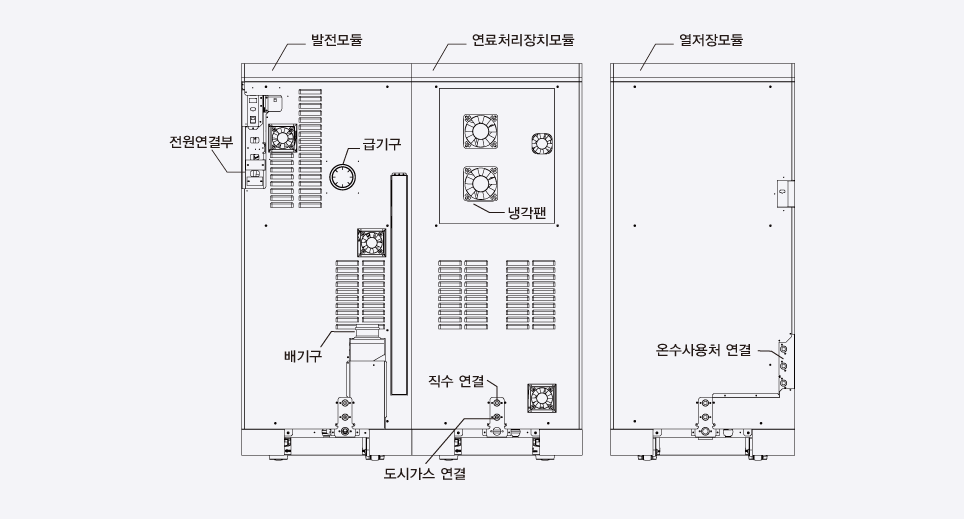

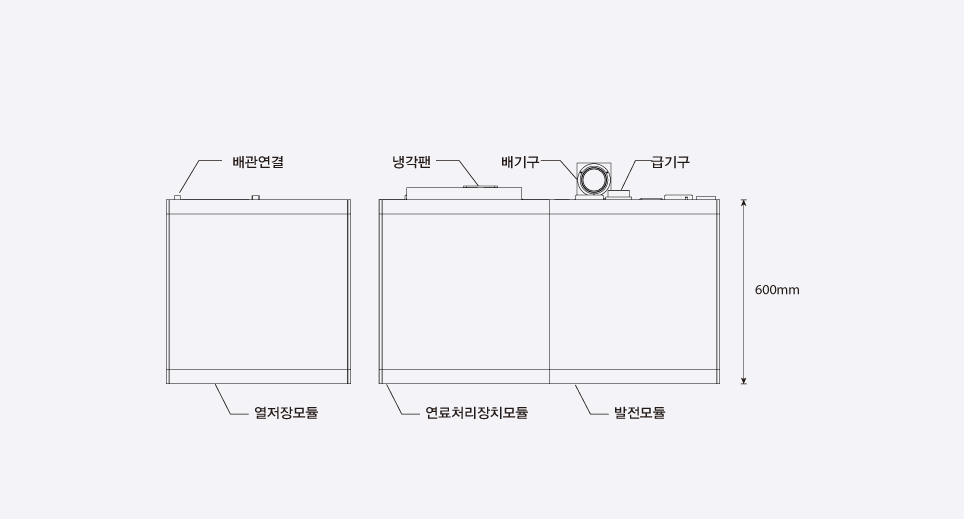

연료전지 시스템 명칭 및 크기

연료전지 시스템
명칭 및 크기

연료전지 시스템은 발전모듈, 연료처리모듈 및 열저장 모듈로 구성되어 있으며, 각 부분의 명칭 및 크기는 다음과 같습니다.
열저장모듈의 경우 설치 위치 및 적용사례에 따라 다양한 크기 및 형식으로 변경될 수 있습니다.

연료전지 시스템은 발전모듈, 연료처리모듈 및 열저장 모듈로 구성되어 있으며,
각 부분의 명칭 및 크기는 다음과 같습니다. 열저장모듈의 경우 설치 위치 및
적용사례에 따라 다양한 크기 및 형식으로 변경될 수 있습니다.

연료전지 시스템은 발전모듈, 연료처리모듈 및
열저장 모듈로 구성되어 있으며, 각 부분의 명칭 및
크기는 다음과 같습니다.
열저장모듈의 경우 설치 위치 및 적용사례에 따라
다양한 크기 및 형식으로 변경될 수 있습니다.

주의사항

· 연료전지가 설치된 공간이나 주위에는 화기를 절대 금지 합니다.
· 젖은 손으로 연료전지를 조작하면 감전의 위험이 있습니다.
· 화상 및 감전의 위험이 있습니다. 특히 유아나 어린이 그리고 노약자의 접촉을 절대 금지합니다.
· 봉인 스티커가 훼손되었을 경우 A/S 및 기타 기술지원이 거부될 수 있습니다.

· 연료전지가 설치된 공간이나 주위에는 화기를 절대 금지 합니다.
· 젖은 손으로 연료전지를 조작하면 감전의 위험이 있습니다.
· 화상 및 감전의 위험이 있습니다.
특히 유아나 어린이 그리고 노약자의 접촉을 절대 금지합니다.
· 봉인 스티커가 훼손되었을 경우 A/S 및 기타 기술지원이
거부될 수 있습니다.

ㆍ 연료전지가 설치된 공간이나 주위에는 화기를
　 절대 금지 합니다.
ㆍ 젖은 손으로 연료전지를 조작하면 감전의
　 위험이 있습니다.
ㆍ 화상 및 감전의 위험이 있습니다. 특히 유아나
　 어린이 그리고 노약자의 접촉을 절대 금지합니다.
ㆍ 봉인 스티커가 훼손되었을 경우 A/S 및 기타
　 기술지원이 거부될 수 있습니다.

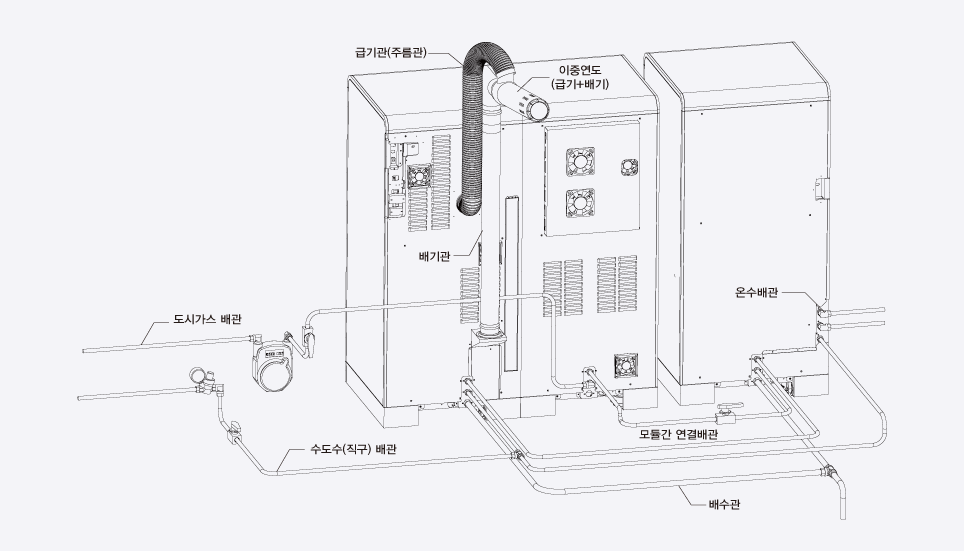

연료전지 시스템 표준 설치

연료전지 시스템
표준 설치

연료전지 시스템은 도시가스, 수돗물, 220V 계통 및 보일러용 연도를 연결하면 모든 설치가 완료됩니다.
표준설치 내용은 설치 위치 및 설치 대수에 따라 변경될 수 있습니다.
※ 상세 설치 방법 및 주의사항은 제품구입시 제공되는 매뉴얼을 참조하세요.

연료전지 시스템은 도시가스, 수돗물, 220V 계통 및
보일러용 연도를 연결하면 모든 설치가 완료됩니다.
표준설치 내용은 설치 위치 및 설치 대수에 따라
변경될 수 있습니다.
※ 상세 설치 방법 및 주의사항은 제품구입시
제공되는 매뉴얼을 참조하세요.

주의사항

· 가스용 고무관 사용을 금지합니다.
· 지정된 가스(LNG, 13A)이외의 사용을 금지합니다.
· 배관설치는 설치전문기관에 의뢰해 주세요.
· 배수배관은 반드시 배수구에 연결해 주세요
· 연료전지 시스템의 가스공급설비는『KGS FU551사용시설의 시설·기술·검사기준』에 적합하고,
　시설 완성검사 및 정기검사에 의해서 안전성이 확인되어야 합니다.

ㆍ가스용 고무관 사용을 금지합니다.
ㆍ지정된 가스(LNG, 13A)이외의 사용을 금지합니다.
ㆍ배관설치는 설치전문기관에 의뢰해 주세요.
ㆍ배수배관은 반드시 배수구에 연결해 주세요.
ㆍ연료전지 시스템의 가스공급설비는
『KGS FU551 사용시설의 시설·기술·검사기준』에 적합하고,
　시설 완성검사 및 정기검사에 의해서 안전성이 확인되어야
　합니다.

ㆍ가스용 고무관 사용을 금지합니다.
ㆍ지정된 가스(LNG, 13A)이외의 사용을 금지합니다.
ㆍ배관설치는 설치전문기관에 의뢰해 주세요.
ㆍ배수배관은 반드시 배수구에 연결해 주세요
ㆍ연료전지 시스템의 가스공급설비는
『KGS FU551사용시설의 시설·기술·검사기준』에
　적합하고,시설 완성검사 및 정기검사에 의해서
　안전성이 확인되어야 합니다.

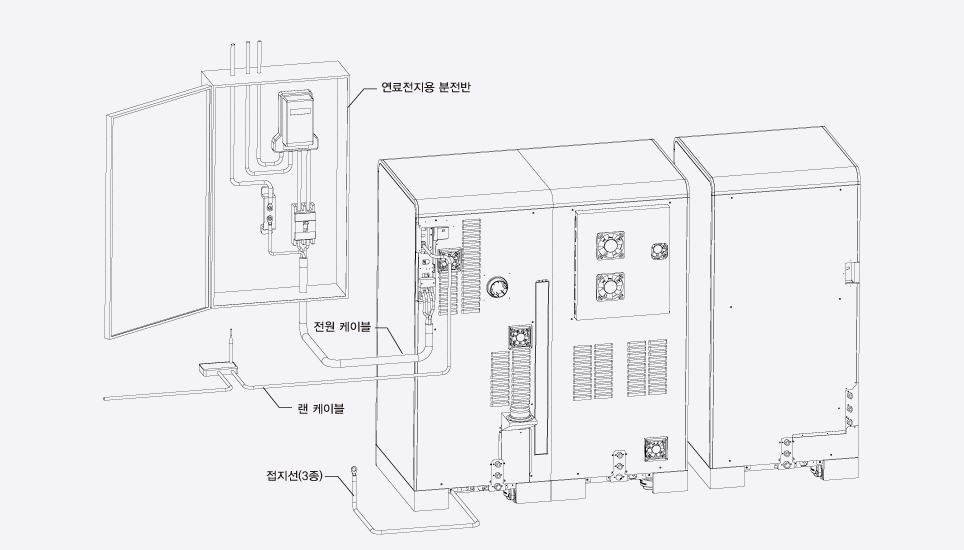

· 연료전지 시스템을 반드시 접지해 주세요.
· 연료전지 배선공사 시 감전에 주의하세요.
· 연료전지와 누전차단기 사이에는 부하를 연결하지 마십시오.
· 계통 운영자의 연결조건을 준수하십시오.

ㆍ연료전지 시스템을 반드시 접지해 주세요.
ㆍ연료전지 배선공사 시 감전에 주의하세요.
ㆍ연료전지와 누전차단기 사이에는 부하를 연결하지
　마십시오.
ㆍ계통 운영자의 연결조건을 준수하십시오.

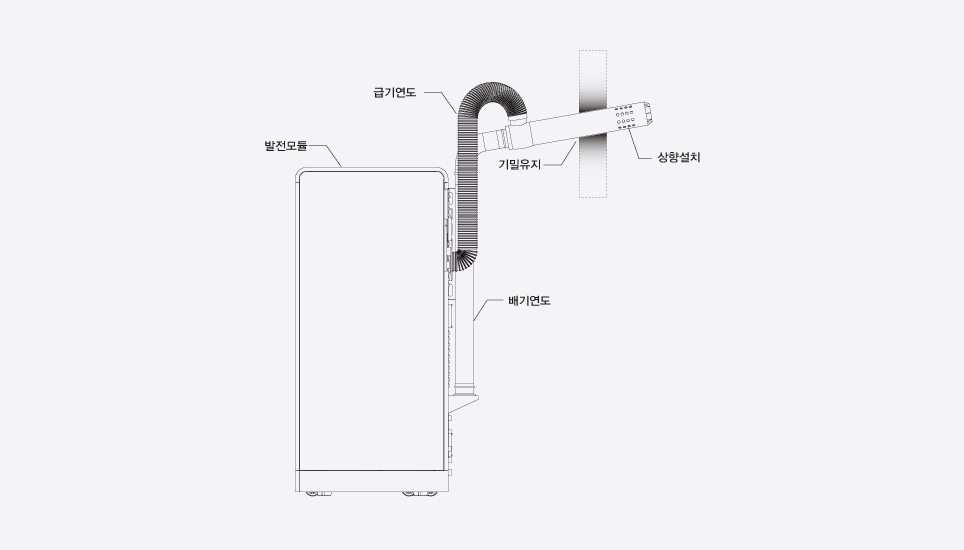

· 연료전지 시스템은 반드시 단독 배기방식으로 설치하십시오.
　(2개 이상의 공동배기 방식은 법적으로 금지되어 있습니다.)
· 급배기 연도는 한국가스안전공사 인증제품을 사용하세요.
· 급기연도의 주름관은 반드시 상향설치 하세요.
· 시중에서 판매하는 알루미늄 주름관의 사용을 금합니다.
· 급배기 연도의 형상 및 구조 변경을 금합니다.

ㆍ 연료전지 시스템은 반드시 단독 배기방식으로
　 설치하십시오. (2개 이상의 공동배기 방식은
　 법적으로 금지되어 있습니다.)
ㆍ 급배기 연도는 한국가스안전공사 인증제품을
　 사용하세요.
ㆍ 급기연도의 주름관은 반드시 상향설치 하세요.
ㆍ 시중에서 판매하는 알루미늄 주름관의 사용을
　 금합니다.
ㆍ 급배기 연도의 형상 및 구조 변경을 금합니다.
